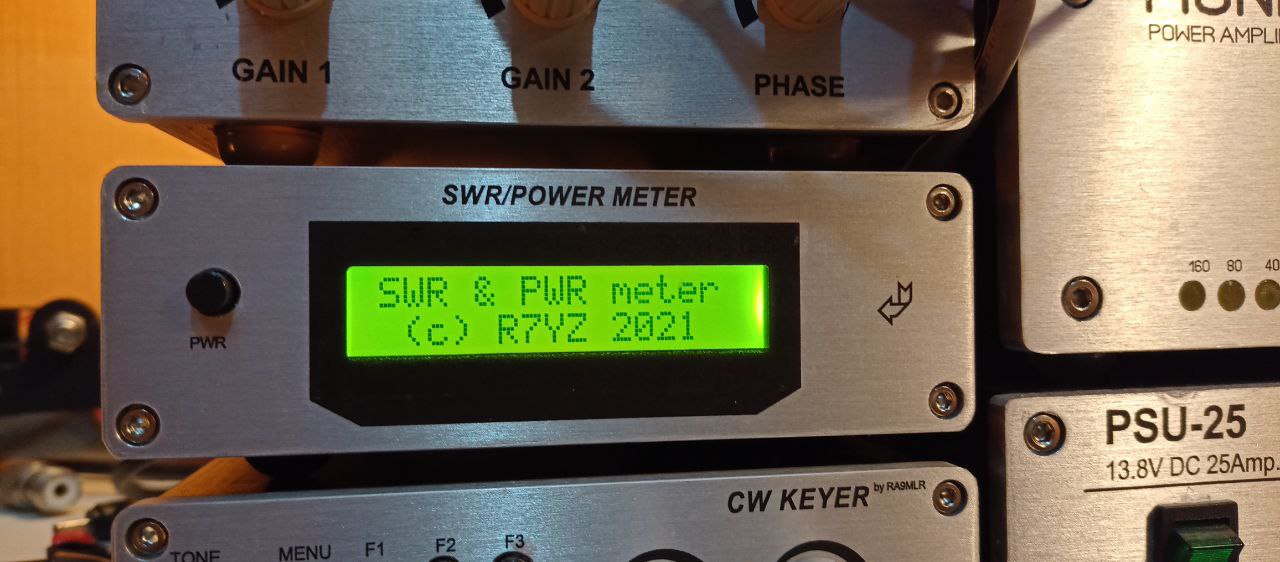

Вот и снова месяц пролетел. Устройство, которое, я упоминал в прошлом посте, готово. Это измеритель КСВ и мощности на базе Arduino. Схему взял отсюда.

Конструкция имеет встроенный направленный ответвитель. Он собран в экранированной коробке из стеклотекстолита и держится на разъемах SO-239 закрепленных на задней стенке прибора. Ответвитель выполнен на двух кольцах FT50-43, для мощности в 100 Ватт это вполне достаточно. Прибор довольно точен, проверял по осциллографу значение напряжения и сравнивал с показаниями прибора, переводя в ватты - довольно точно +- 3-5 Ватт в зависимости от диапазона. Меня такая точность устраивает.
