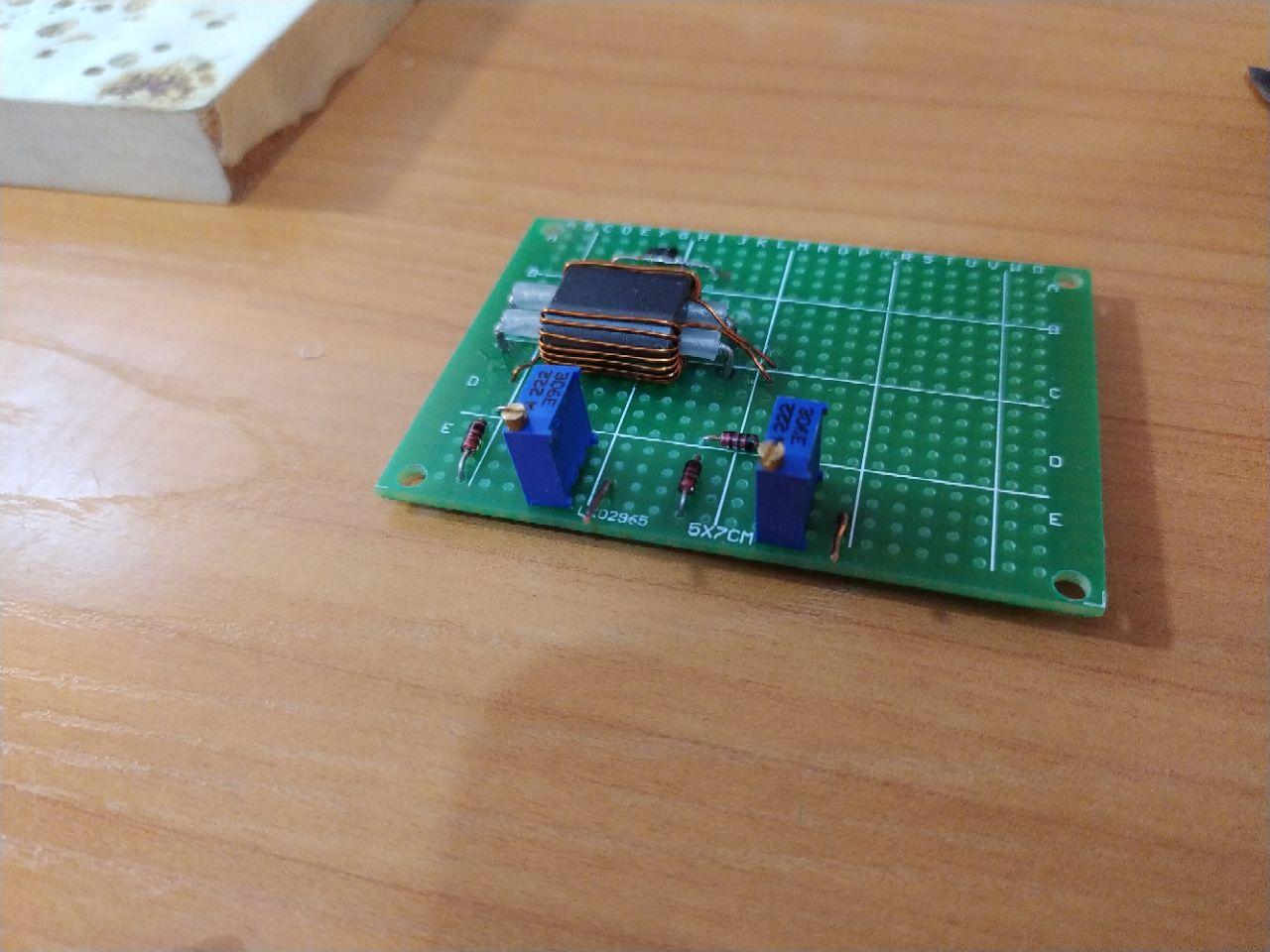

В минувшие выходные собрал направленый ответвитель тандем-матч для будущего усилителя. Проверил его, выставил подстроечниками на выходе необходимые для индикатора на LM3914 5.3 вольта напряжения при мощности 100 Ватт. Теперь, как будет время, займусь изготовлением самого индикатора. Пешил не заморачиваться с печатной платой, сделал все на макетке. Сигнальные линии и землю проложил толстыми лужеными проводниками и обильно залил припоем.

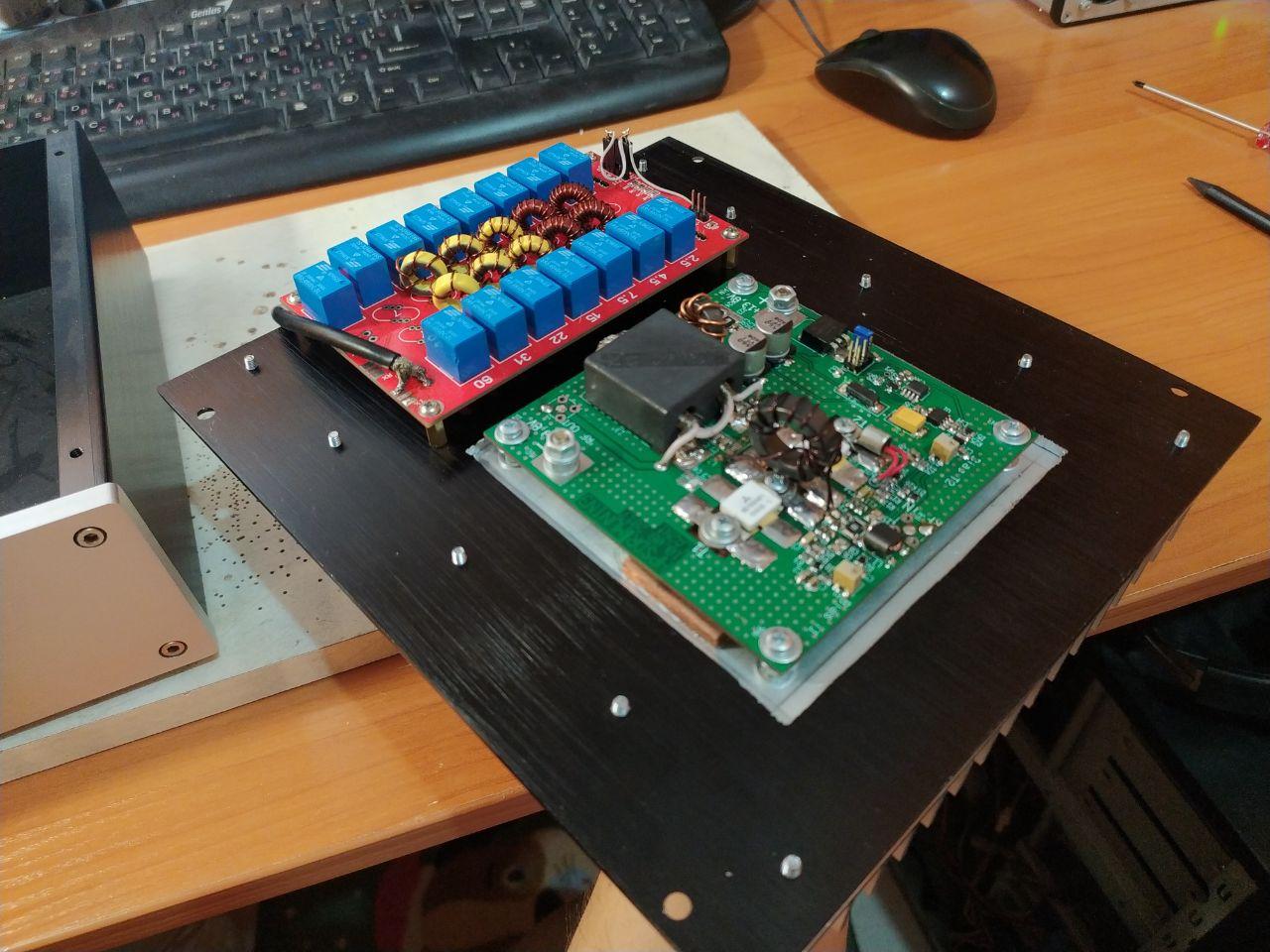

Так же закрепил плату ФНЧ на радиаторе рядом с платой усилителя. Осталось распаять диапазоны 1.9МГц и 50МГц и можно устанавливать в корпус. А там дело останется только за сверленем передней панели и так по-мелочи.

Вот фото того, что есть на данный момент:
